예전 PCB Artwork 설계를 하면서 나름대로 정리한 AUTO CAD를 이용한 PCB BOARD OUTLINE 설정 방법에 대해서 알려 드리겠습니다. 당시 잘 정리해 놓은 자료라서 다시 봐도 상세히 설명되어 있습니다. 요즘은 더 편한 방법이 있는지 모르겠지만 Or CAD 사용하시는 분들에게 도움이 되실 자료라 생각됩니다.

서론

OR CAD에선 MIL 치수 단위로 설계하기 용이하게 되어 있으므로 케이스에 기판을 장착시킬 경우나 정확한 치수를 필요로 할 경우, mm 치수 단위로 설계가 용이한 AUTO CAD를 이용하여 PCB BOARD OUTLINE을 생성시킬 수 있다.





AUTO CAD 작업

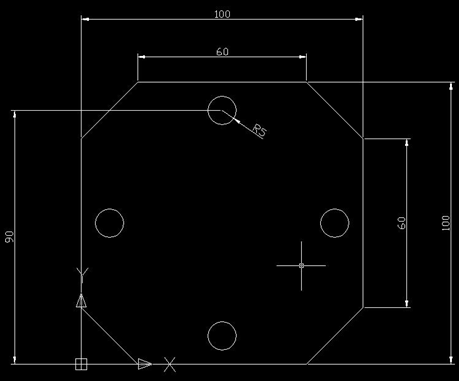

1. 다음과 같이 원하는 PCB 아웃라인 실측을 그린다. (치수 표시는 참조로 함)

   (0,0을 기준으로 작업)

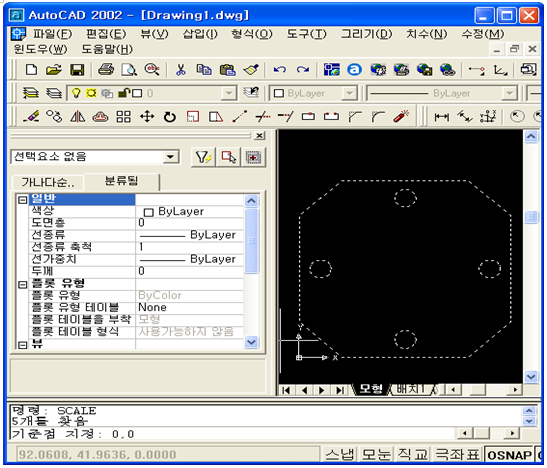

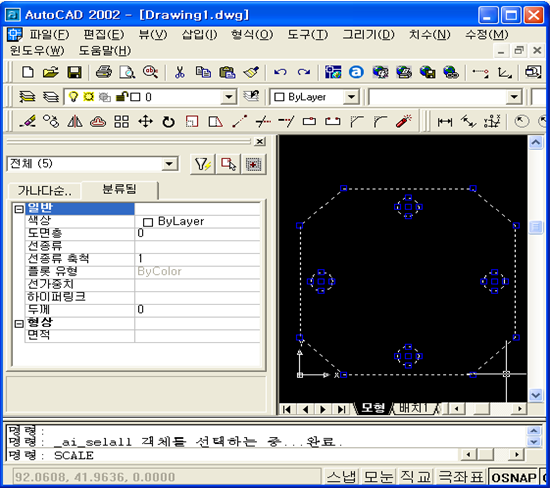

2. 치수는 제거 전체 선택을 하고 “명령:” 에 “SCALE"을 입력하고 엔터

3. “기준점 지정 :” 에 “0,0” 을 입력하고 엔터

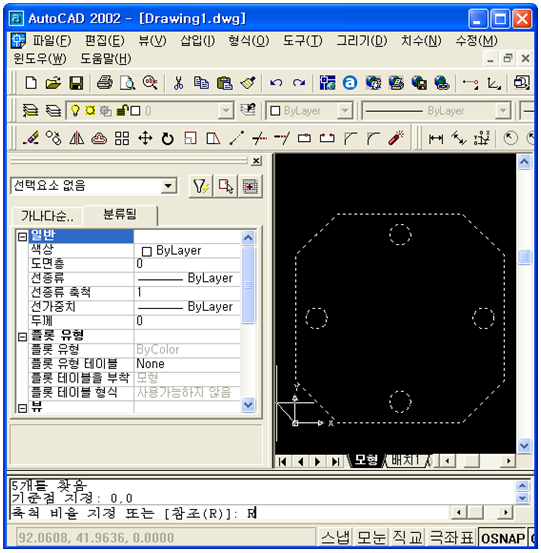

4. "축척 비율 지정 또는 [참조(R)]:" 에 “R" 입력 엔터

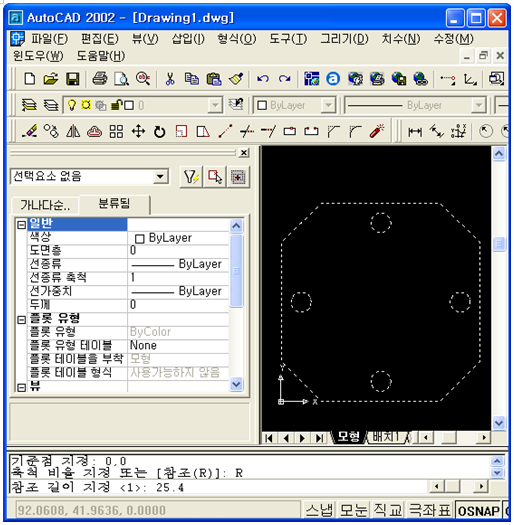

5. "참조 길이 지정 <1>:" 에 “25.4" 입력 엔터

6. "새로운 길이 지정:" 에 “1" 입력 엔터

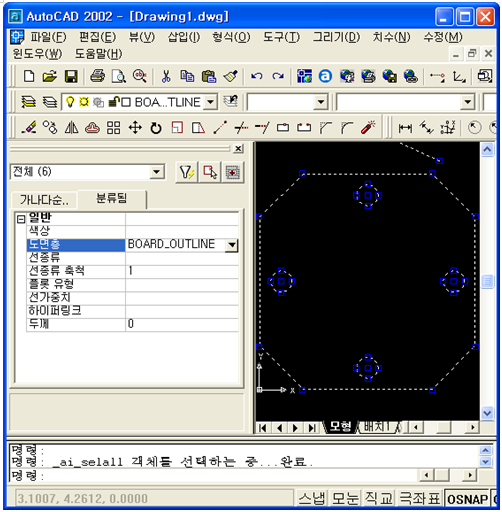

6. 모두 선택을 하고 왼쪽 메뉴 “도면층” 설정을 BOARD_OUTLINE으로 설정한다. 초기엔 BOARD_OUTLINE이 없으니 다른 DXF 파일을 복사하여 생성시킨다. 그리고 확장자명 DXF 파일로 저장한다.



OrCAD Layout 작업

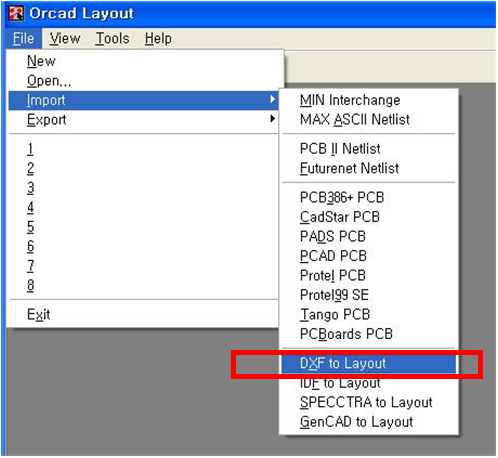

1. Orcad Layout 을 실행시켜 다음 순서대로 클릭한다.

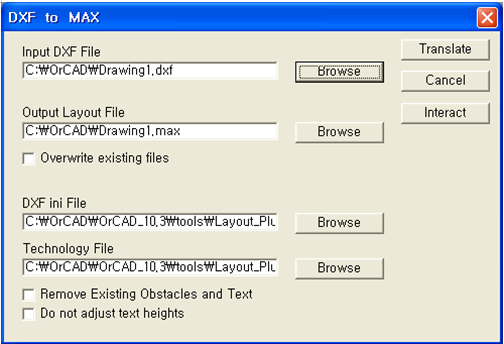

2. “input DXF File” 의 Browse를 클릭하여 AutoCAD 작업에서 마무리한 DXFDXF 파일을 선택한다 자동적으로 “Output Layout File"엔 같은 경로에 max 파일이 생성될 것이다. (max 파일이 PCB 파일임) "Translate" 버튼을 클릭하여 변환한다.

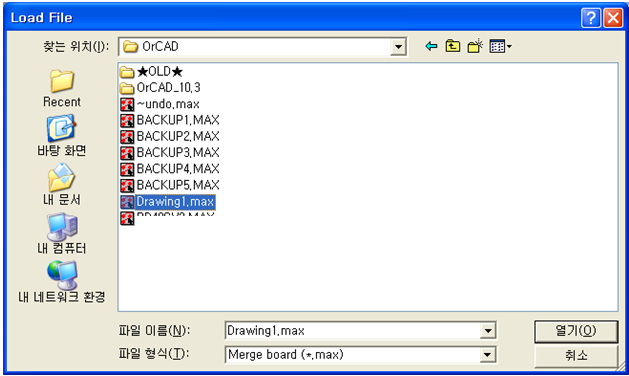

3. 초기에 회로도의 NNL 파일을 토대로 한 MAX 파일을 불러들이고 메뉴창 "FILE→LOAD"를 클릭하여 아래와 같은 창이 나오면 “파일 형식”을 "Merge board(*. max)"를 선택하고 AUTO CAD를 이용하여 만든 MAX 파일을 선택하고 “열기”를 클릭한다.

Layout의 Load - 파일형식("merge board(*.max)) 메뉴

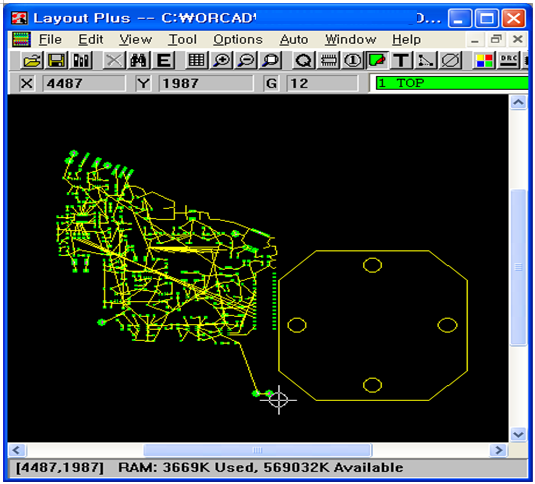

4. 상위까지 실행하였을 경우 다음과 같이 생성되게 된다. 원하는 파일명으로 다른 이름으로 저장하고 ORCAD 사용법을 토대로 부품 배치 및 배선 작업을 시행하면 된다. (PCB BOARD OUTLINE이 아니더라도 다른 부분에서도 응용 가능하다.)





정리하며

현재는 다른 일로 밥벌이를 하고 있지만, 가능한 기억을 살려 포스팅하도록 하겠습니다. 유용한 정보가 되었으면 좋겠습니다.
