[SOLID WORKS] 솔리드 웍스 3D 간단 2D 도면화 작업







안녕하세요

오늘은 3D 파일을 도면화하는

방법에 대해 알아 보겠습니다.



간혹, 3D 파일을 받아서 급하게

2D 도면화해야 할 경우가 생깁니다.



3D 파일은 이미 있는 상태에서

실제 관련 금형업체라던지 해당 업체가 선정이 되면

파일로 주고받고 하기에 문제가 되지 않지만



일을 만들어 가는 과정에서 사전

검토/미팅용으로 필요할 때가 있습니다.

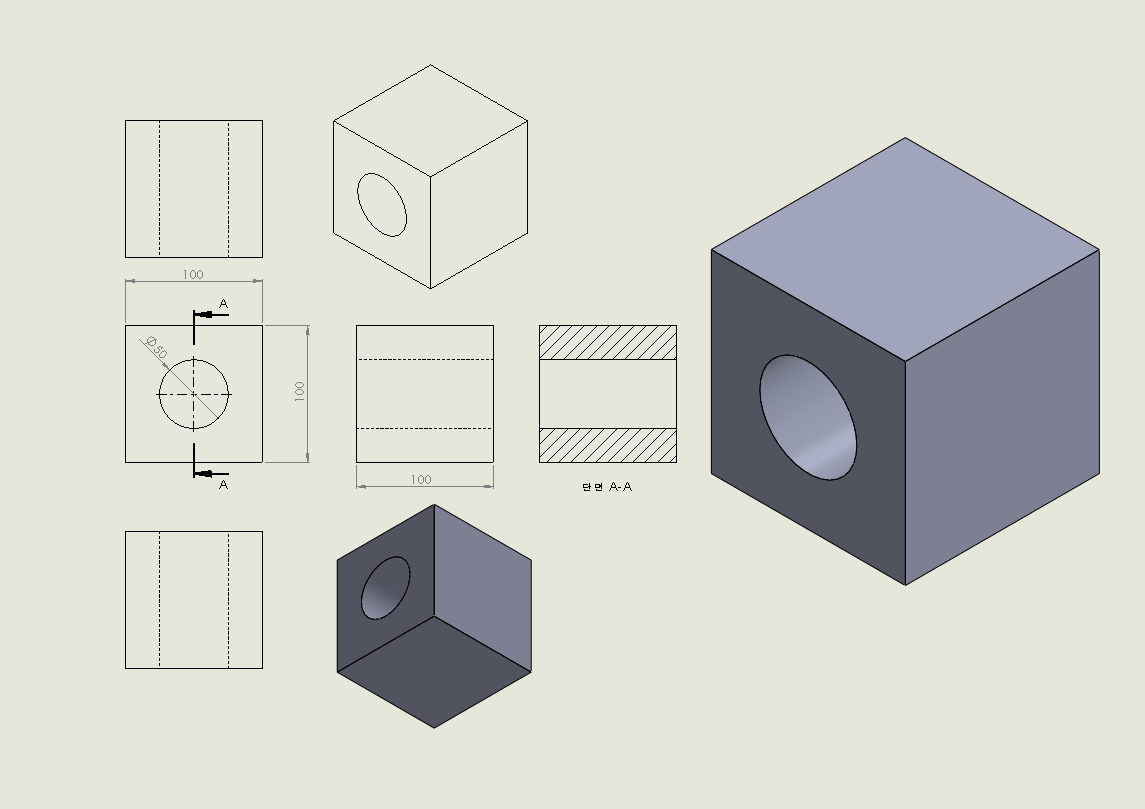

어떠한 형상이든지 3각법으로 기본으로 깔고

한 부분은 등각으로 크게 표현

단면도 형상 하나와, 주요 치수를 표현하면 됩니다.

그럼 상대방이 비전문가라도 감을 잡을 수 있습니다.



간단하게 100x100x100 정육면체에

가운데 홀이 난 모델링으로

알려 드리겠습니다.

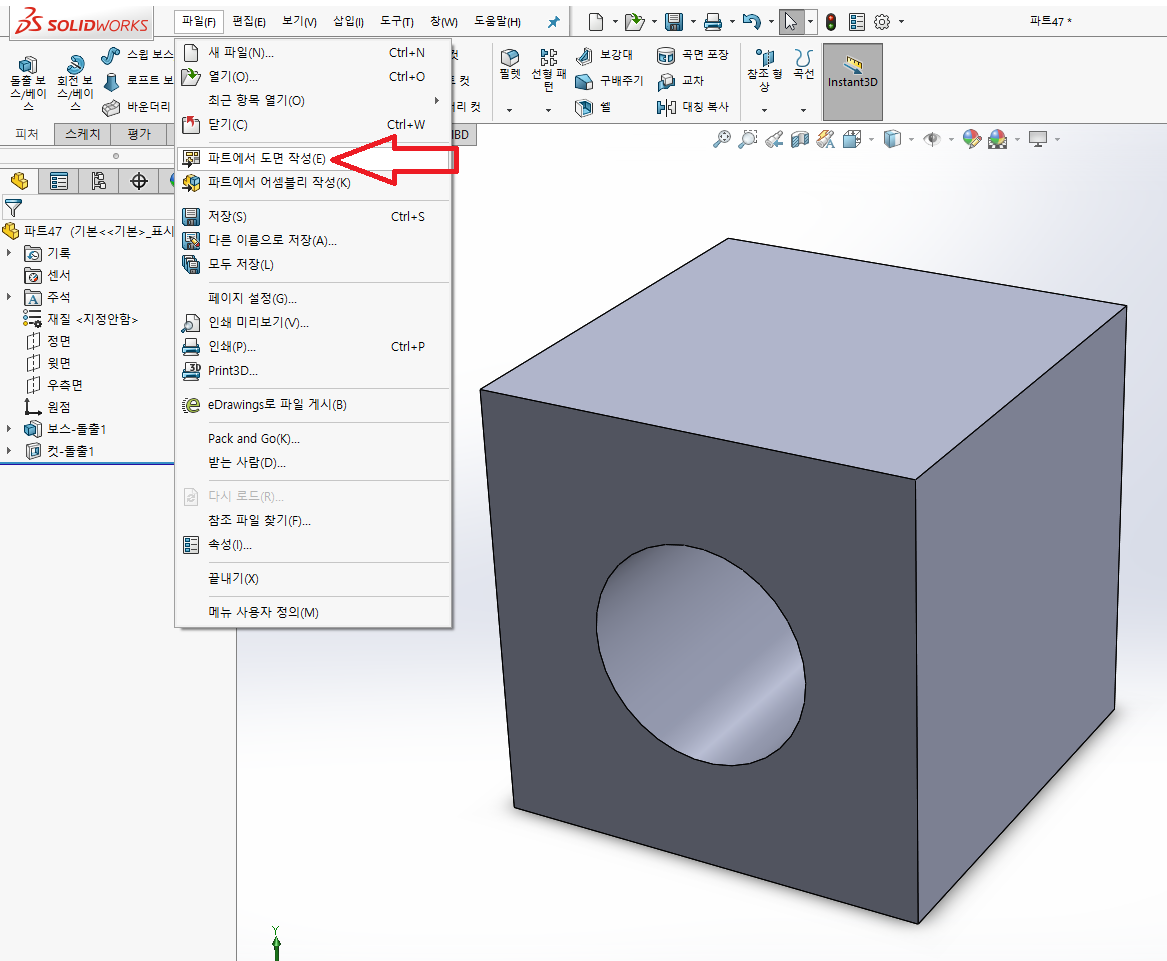

모델링 파일을 열고 이상 없는지 확인을 한 후

'파일' 메뉴의 '파트에서 도면작성'을 클릭합니다.

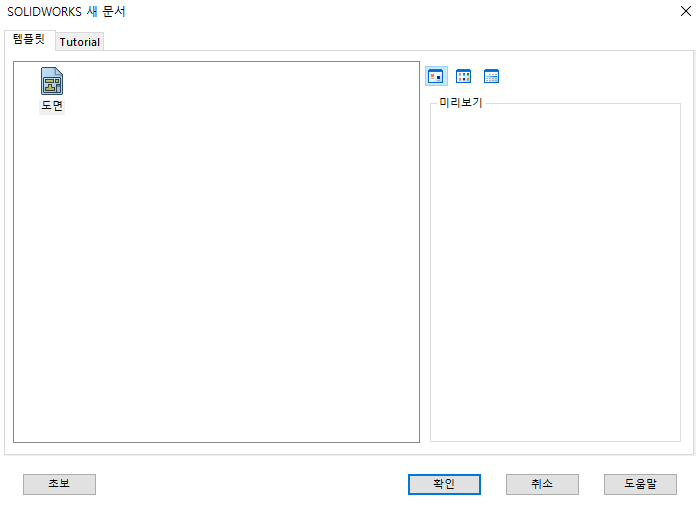

기본 도면 템플릿이 있기에 '확인'을 클릭합니다.

(별도 도면 템플릿을 만든 것이 있으면 원하는 템플릿을 선정합니다.)

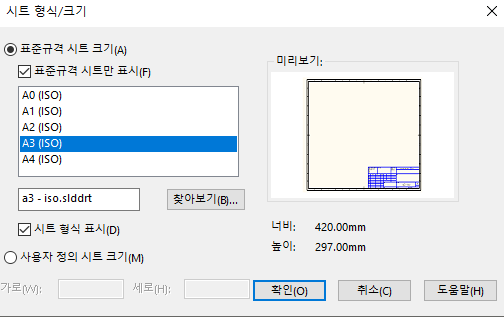

시트 형식/크키가 나오는데

원하시는 용지로 선택합니다.

어떤 용지를 선정하던지

모델링 파일은 자동 축적되어

나타나게 됩니다.

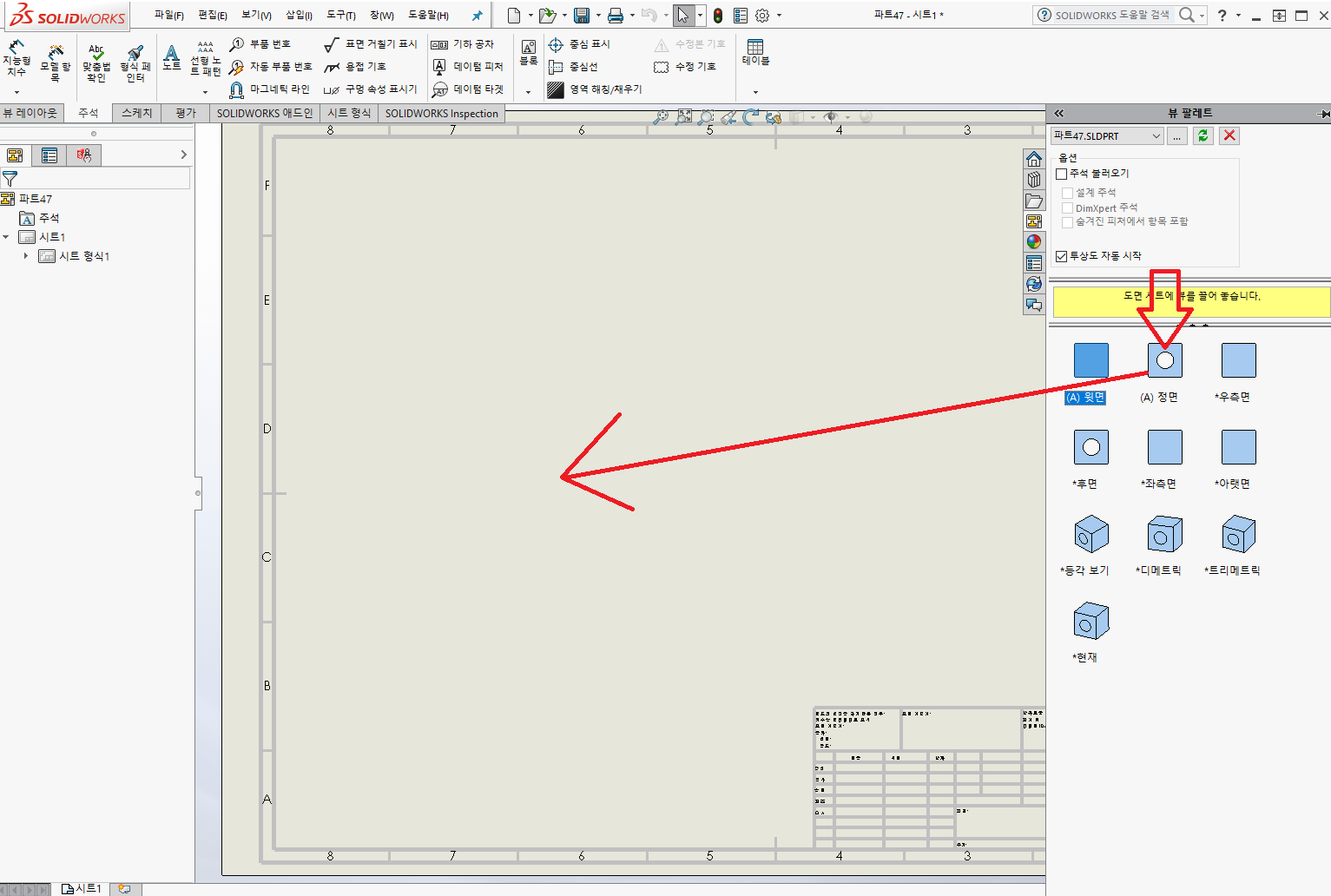

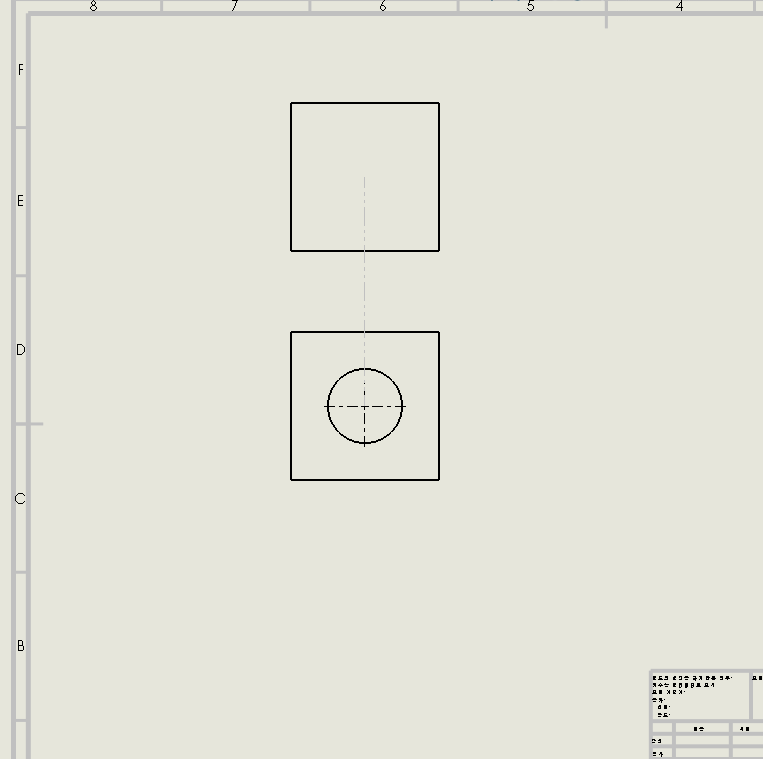

기준 잡을 정면도 형상을 선택하여

도면 시트로 끌어 놓기 합니다.

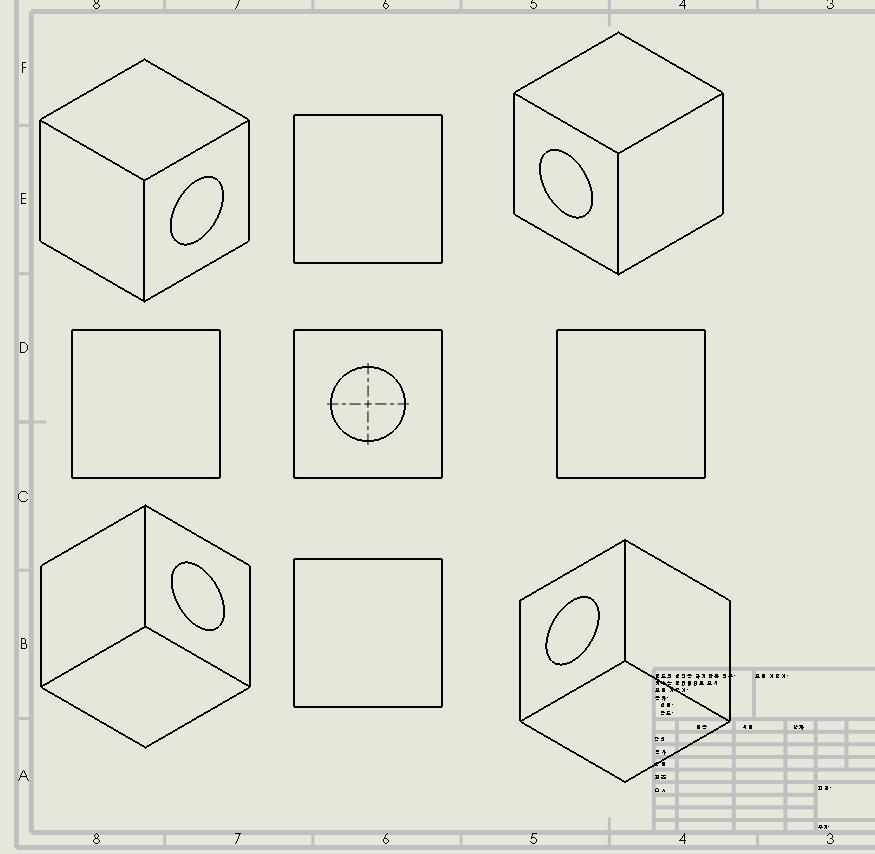

정면도를 적정한 위치에 놓고 클릭해서

마우스를 위/아래/좌/우/대각선 방향으로

이동하면 해당 형상이 나오게 되는데

바로 클릭들을 해주면, 간단하게 배치가 됩니다.

반응형

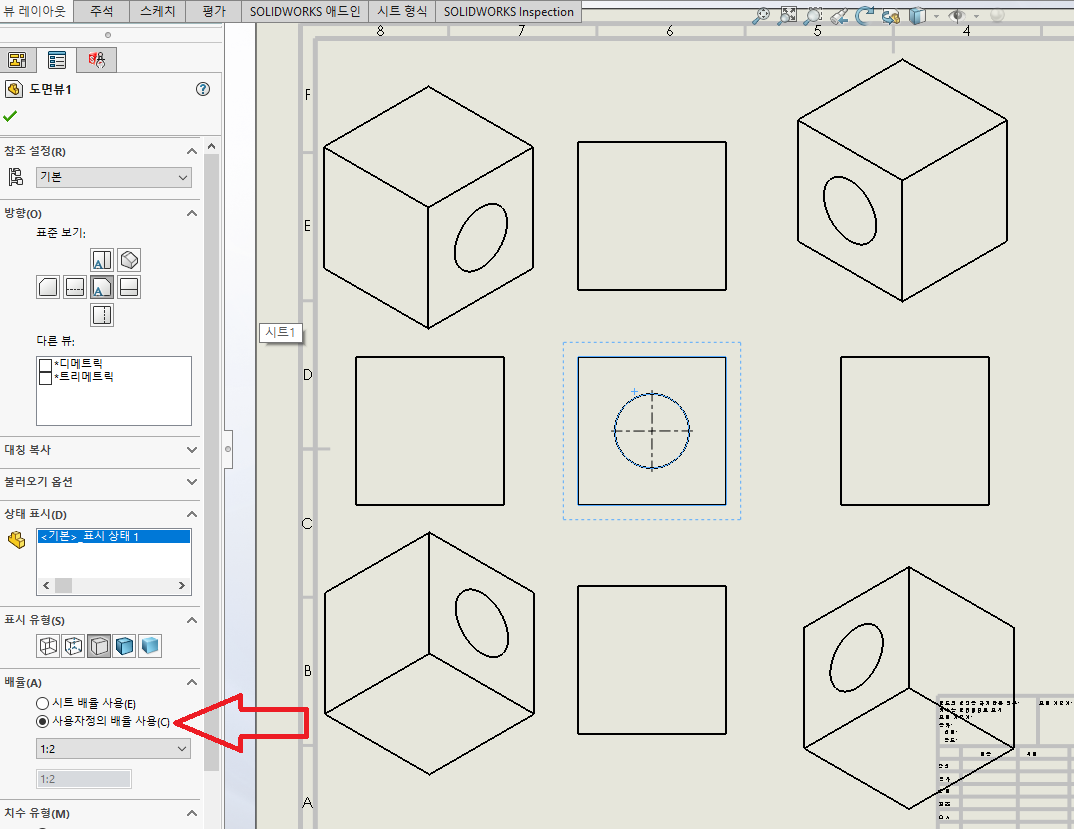

모델링 축척도 조절 가능합니다.

그리고 3각법 기준에서 필요한 형상만 표현하고

등각 형상을 하나 복사하여 배율을 확대하고

우측으로 배치하고 난 뒤 위의 '표시 유형'을

적절히 이용하면 아래와 같이 됩니다.

여기서 필요한 단면도를 하나 추가해 주면 됩니다.

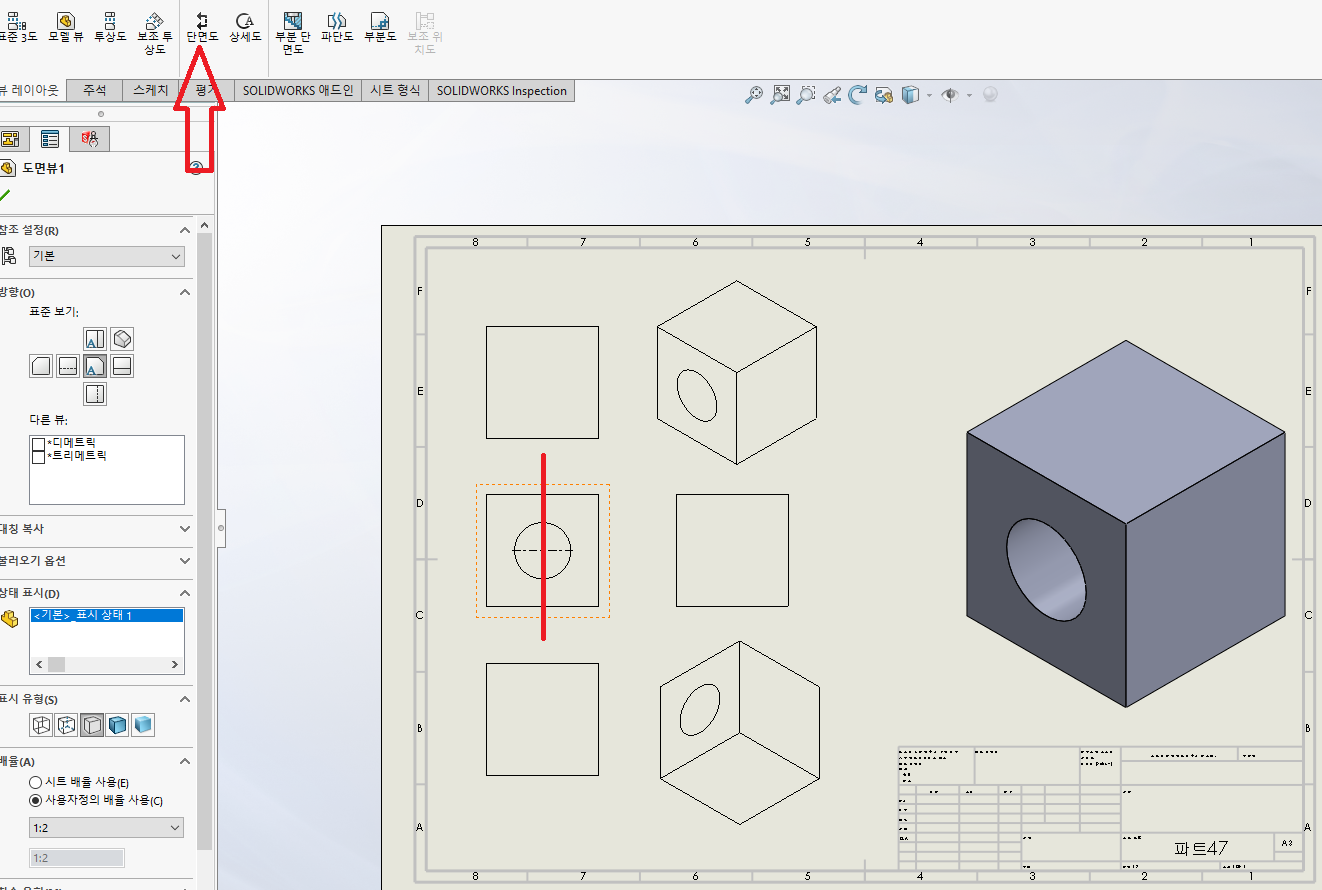

여기서 중요한 단면도는 아래 빨간색 라인이라 볼 수 있습니다.

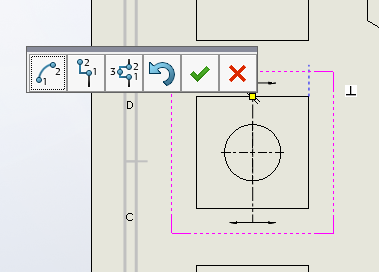

'단면도' 메뉴를 클릭하고 해당

빨간 라인 부분을 선택해서 우측으로 놓으면

아래와 같이 됩니다.

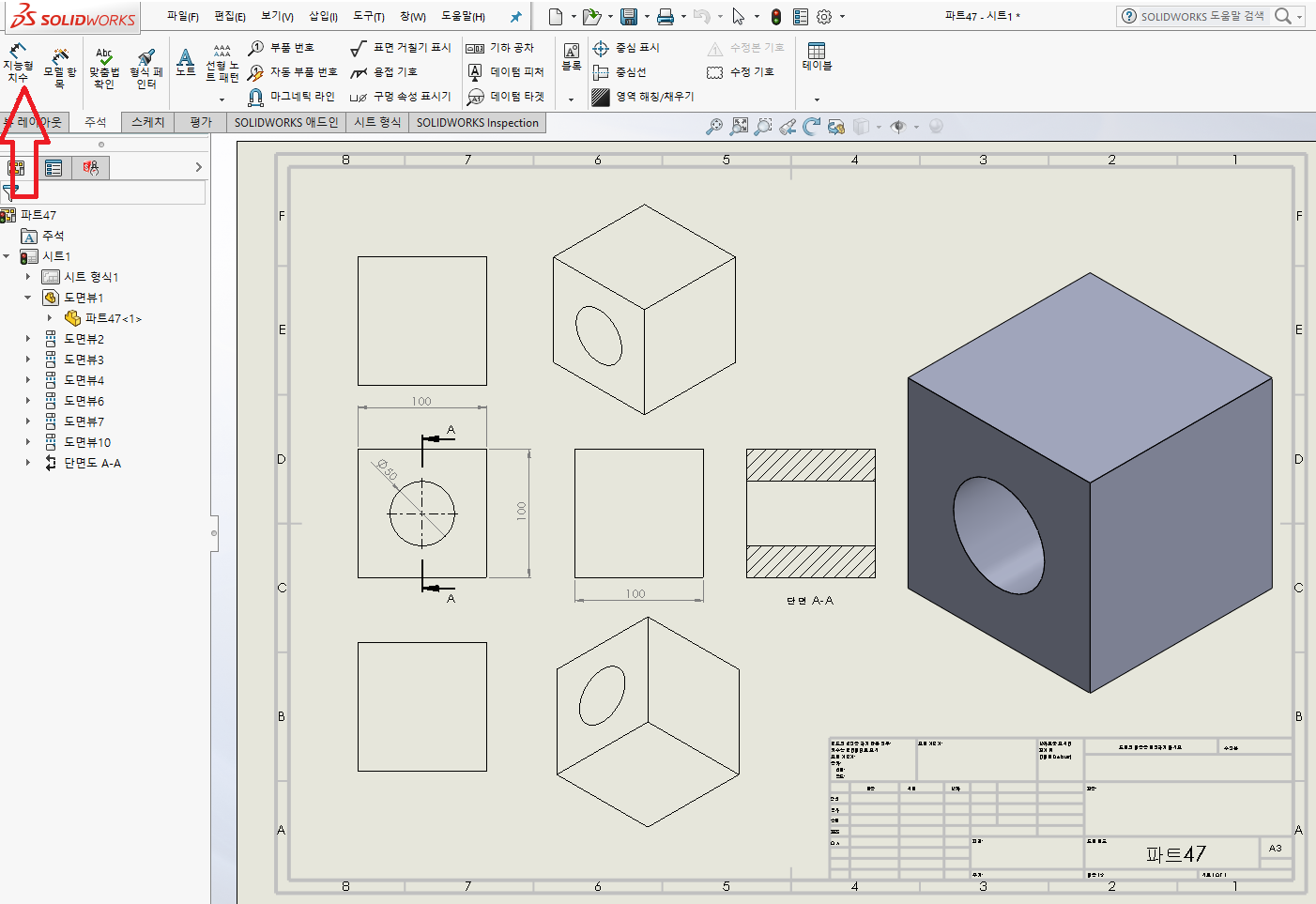

그리고 '지능형 치수'를 메뉴를 클릭하여

필요한 치수를 표현합니다.

치수 단위 변경은 아래 포스트 참조 바랍니다.

2021.10.20 - [설계&디자인] - [SOLID WORKS] 치수 단위 변경

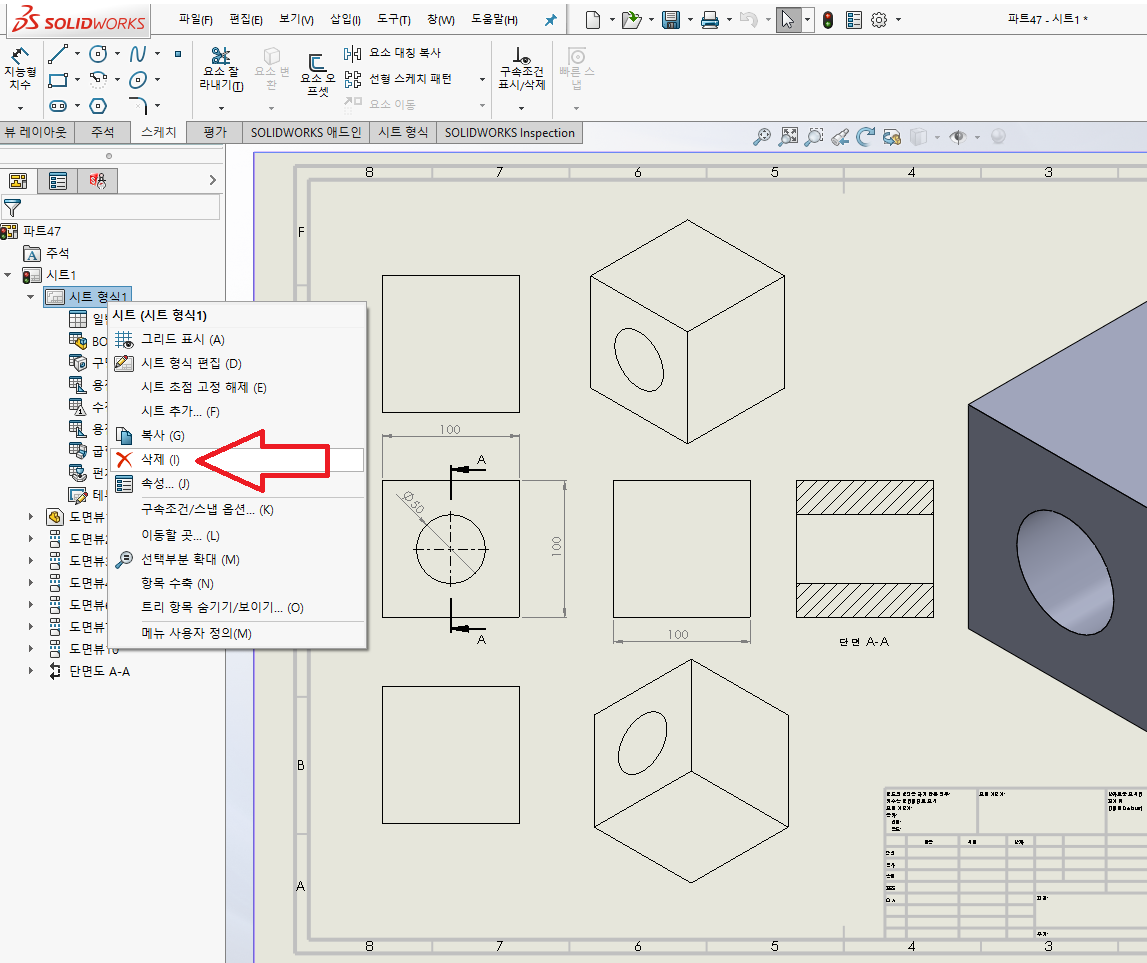

도면 시트는 기본적으로 제공되는 템플릿이라

별도 수정하거나 삭제하는 방법도 있습니다.

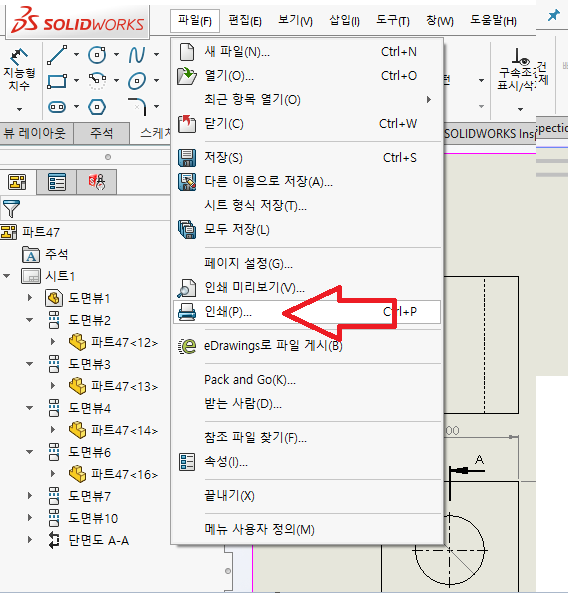

인쇄 시 해당 메뉴를 클릭하고

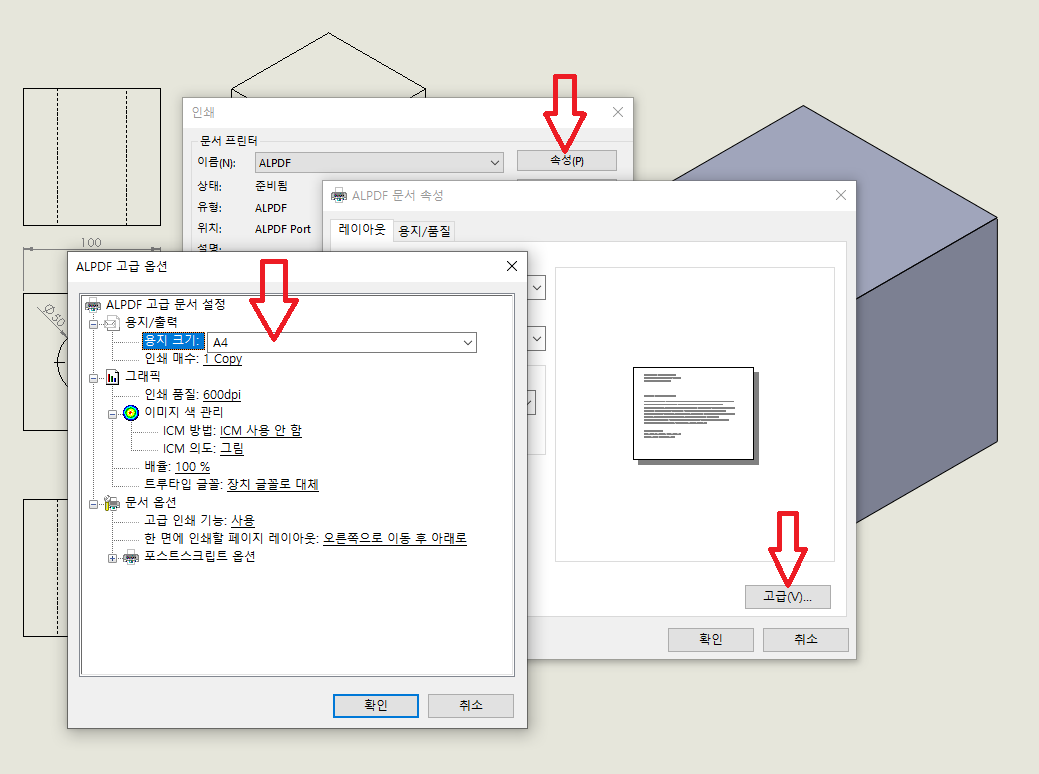

프린터 장치 선정 → 속성 → 고급 → 용지 크기(설정한 사이즈로)

순으로 진행합니다.
