[SOLID WORKS] 솔리드 웍스 물성치(무게, 볼륨, 면적 등) 정보 확인









SOLID WORK 모델링의 물성치 정보를
확인하는 방법에 대해 알려 드립니다.

복잡한 모델링이라도 재질 정보만 입력하면
물성치 정보를 쉽게 확인할 수 있습니다.

이는 실제 제품을 제작하기 전 아주 중요한 과정입니다.

1M(1000mm) 정육면체 기준으로
재질을 플라스틱과 스테인리스를 적용해서 확인해보도록 하겠습니다.

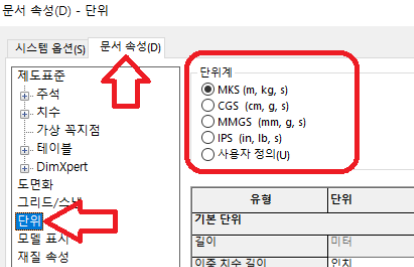

우선 지난번 단위 변경하는 설명에서

2021.10.20 - [설계&디자인] - [SOLID WORKS] 치수 단위 변경

확인하기 쉽게 'MKS(m, kg, s)'로 선정을 하였습니다.

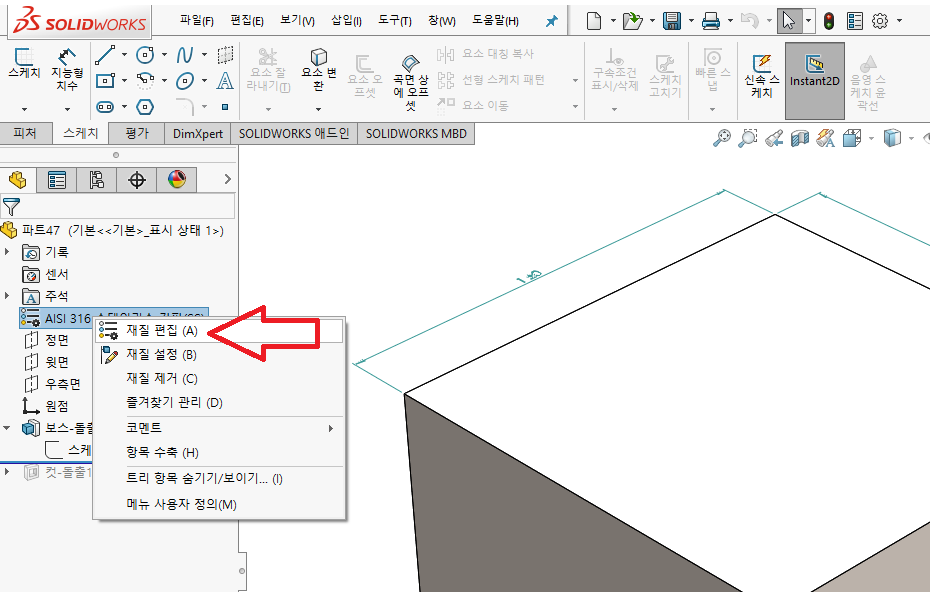

먼저 좌측 재질 정보창에 마우스 우측 버튼을 눌러 '재질 편집'을 클릭합니다.

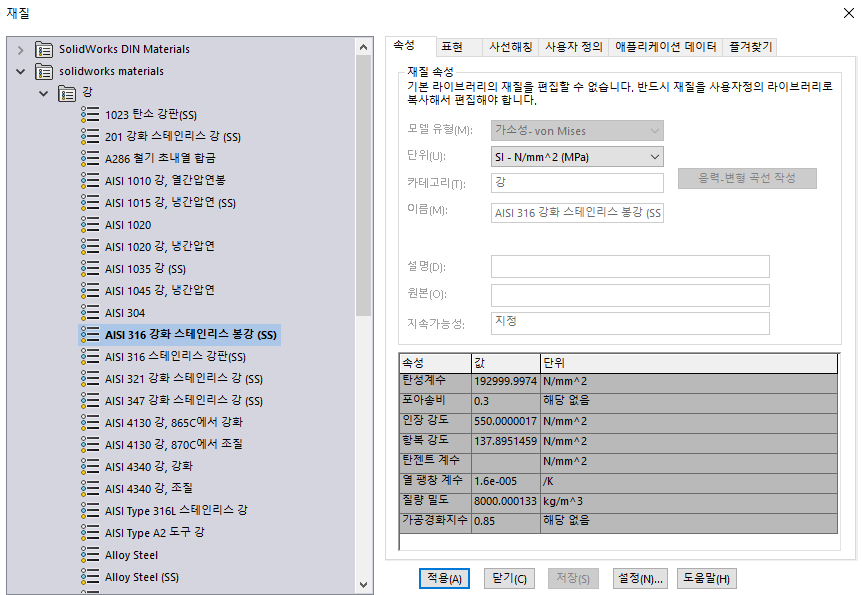

여러 가지 재질의 메뉴가 나옵니다.

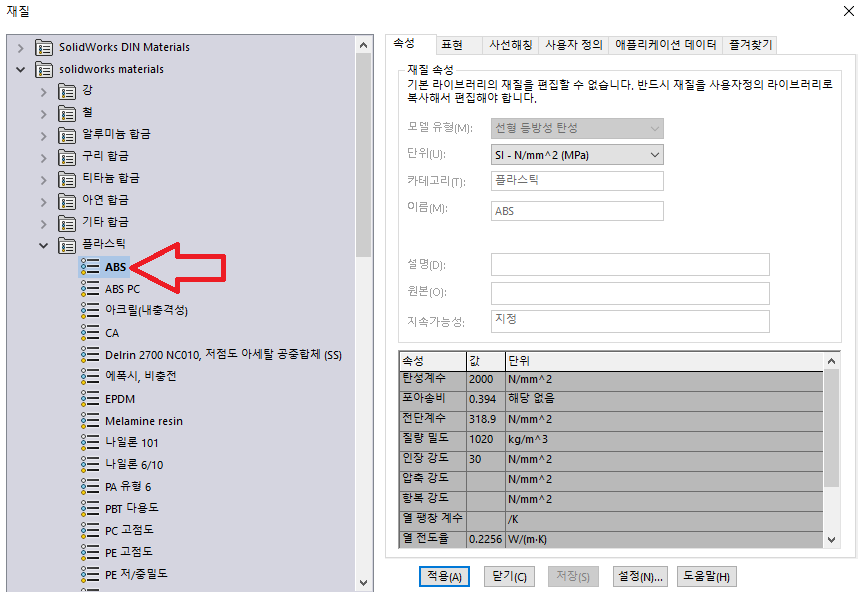

플라스틱 부분의 원하는 종류를 선택해서 '적용'을 클릭합니다.
실제 제품의 적용할 재질을 정확하게 확인 후 고릅니다.
우측 창에 보면 탄성계수 등 물성치 정보가 나오기에 확인 가능합니다.
우선 'ABS'로 선택하고 적용을 하겠습니다.

반응형

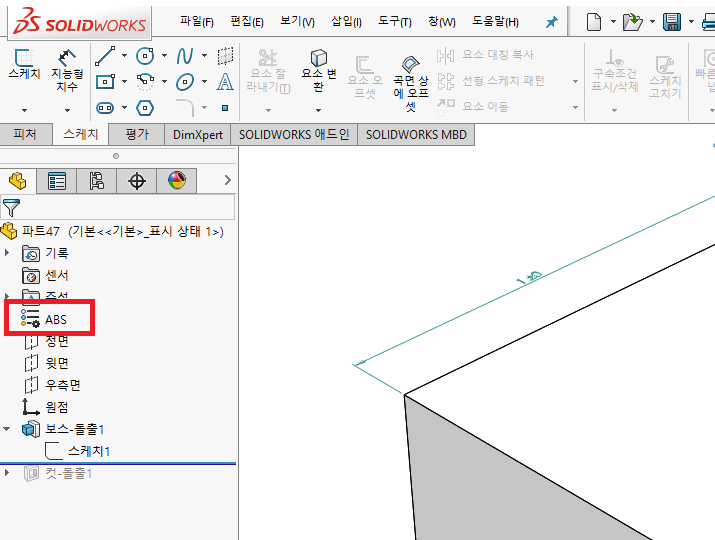

그렇게 되면 재질족 란이 'ABS' 재질 글자로 변경되며
모델링 또한 선정된 재질처럼 표현됩니다.

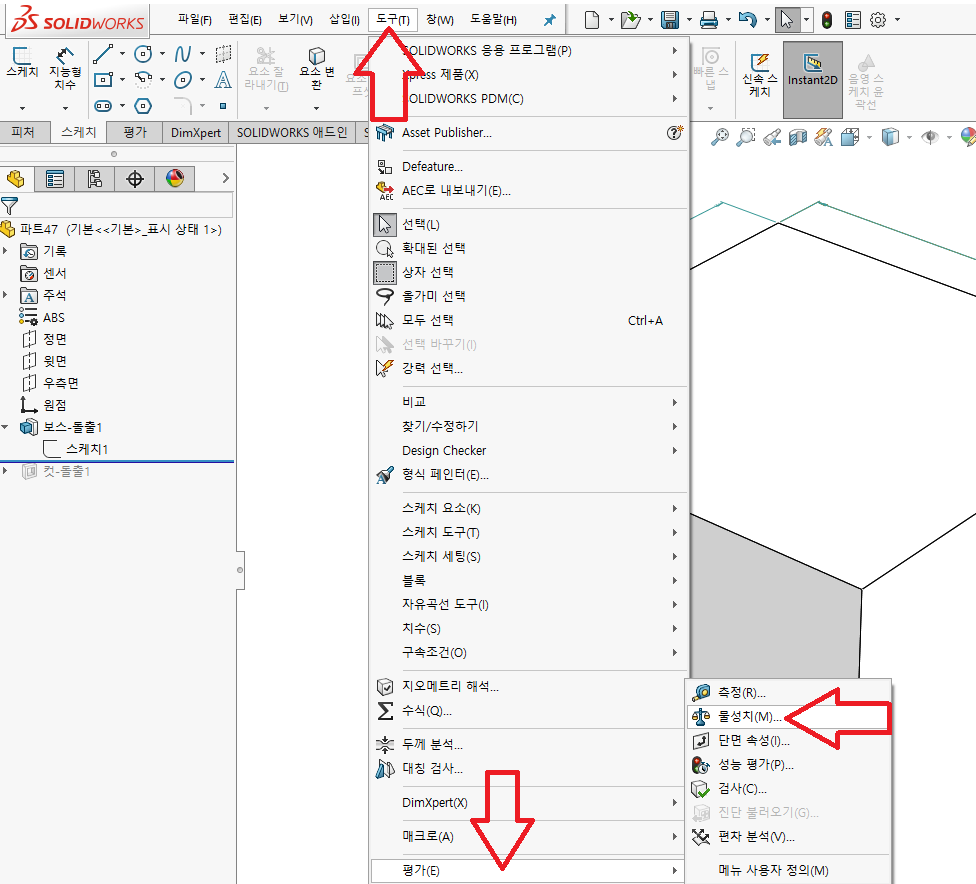

이제 메뉴의 '도구'를 누르고 '평가'를 누르고
'물성치'를 클릭합니다.

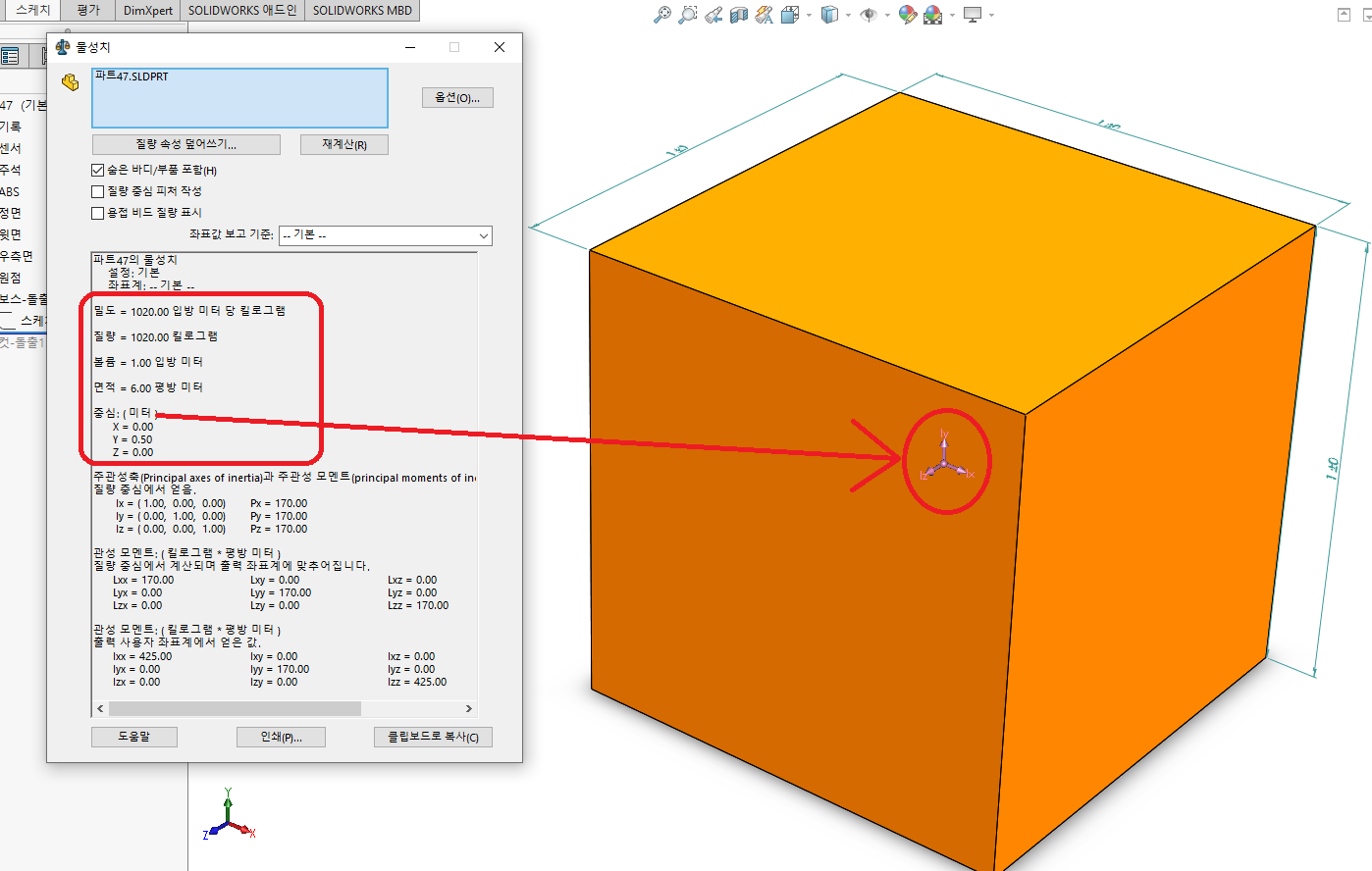

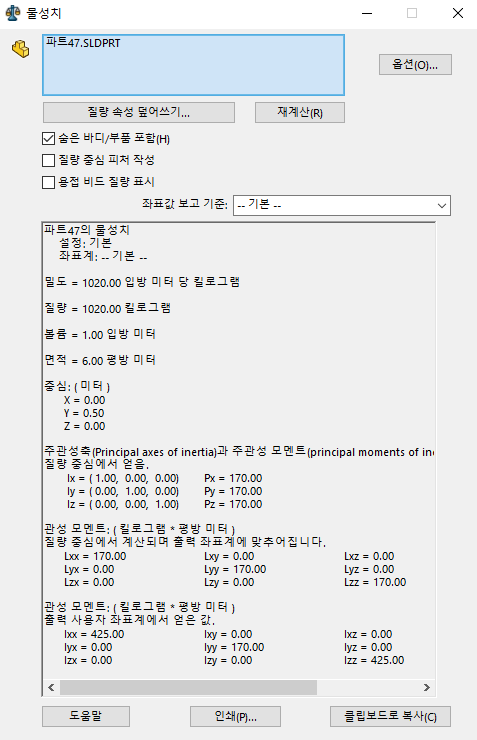

아래와 같이 '물성치' 창이 별도로 생성이 되며
해당 모델링의 물성치 정보를 확인할 수가 있습니다.

무게의 중심 위치까지 확인할 수 있습니다.
이 모델링은 기준 0,0,0에서 정사각형 바닥 중심부터 모델링하였기에
중심점은 Y=0.50 미터로 확인됩니다.

주요 부분을 설명하면 아래와 같습니다.

밀도 = 1020.00 입방미터 당 킬로그램
질량 = 1020.00 킬로그램 = 1020KG
볼륨 = 1.00 입방미터 = 1 M3
면적 = 6.00 평방미터 = 6 M2 (정육면체 6면을 다 합산한 정보임)
중심: ( 미터 ) X = 0.00 Y = 0.50 Z = 0.00

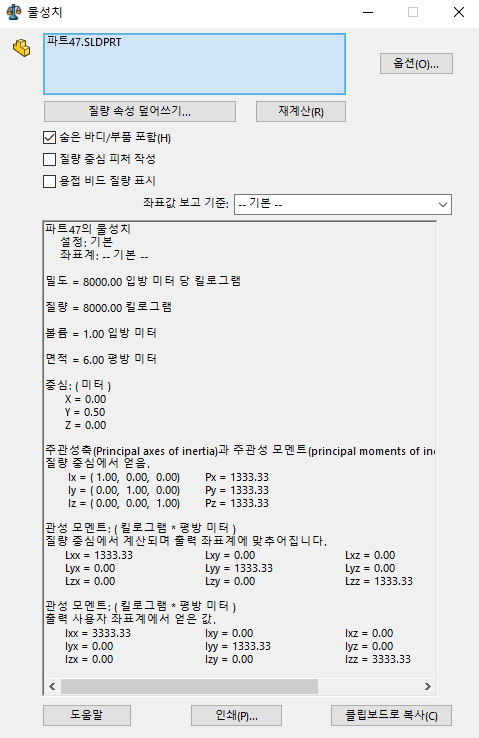

상기와 같은 방법으로 스테인리스를 적용하면

아래의 물성치 정보로 확인됩니다.

무게만 봐도, 8000KG으로 같은 볼륨이지만 재질에 따른
무게 차이가 상당합니다.

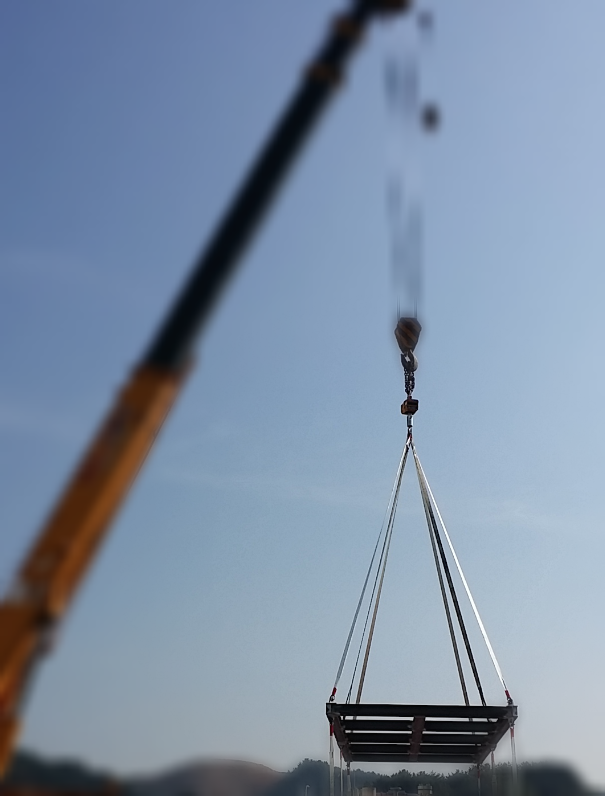

예전에 장비를 설계 제작한 후
장비 인양을 위해 장비와 서포트 빔 중심 위치 확인이 필요하였는데
본 포스팅 내용의 기능으로 잘 진행하였습니다.



유익한 정보가 되었으면 좋겠습니다.
