[SketchUp] 스케치업 면적, 볼륨 구하기









건설이나 설비쪽 설계를 하다보면

면적(m2), 볼륨(m3) 정보가 아주 중요합니다.

가벼운 스케치업 프로그램으로

면적, 볼륨 정보를 간단하게 확인 할 수 있습니다.



먼서 치수 관련 셋팅 정보는 아래 포스팅 참조 바랍니다.

면적, 볼륨 단위 설정도 필요 합니다.

2021.10.22 - [설계&디자인] - [SketchUp] 치수 설정

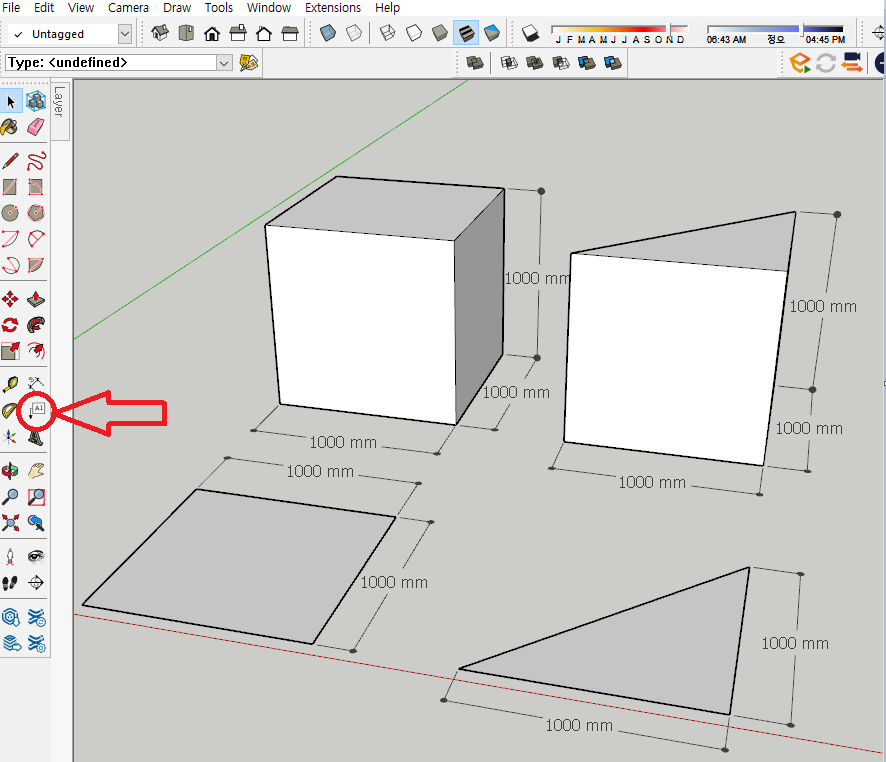

1000mm 정사각형 한면, 높이 1000mm 정육면체 모델과

위 모델을 대각선으로 자른 모델로 설명 드리겠습니다.

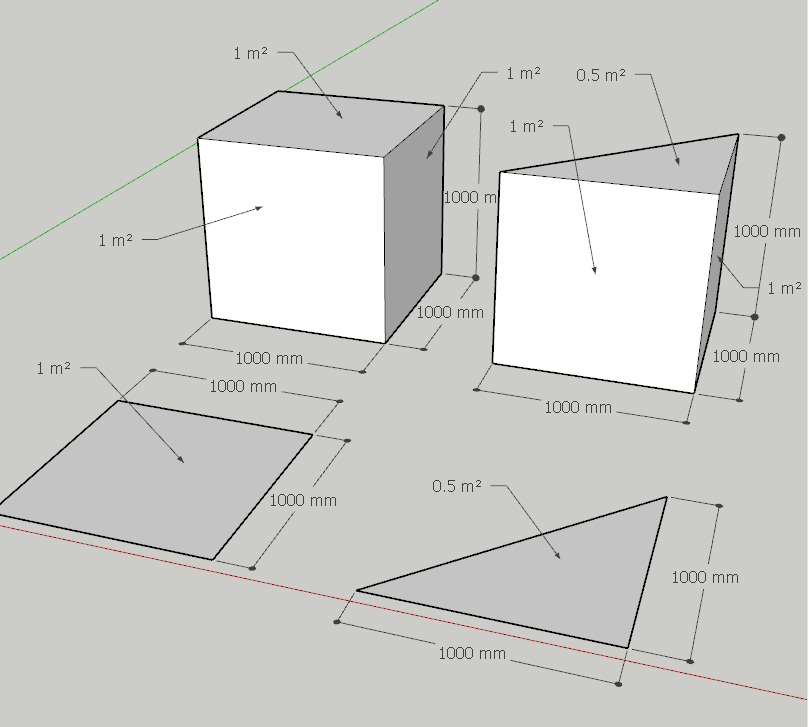

마킹한 아이콘을 누르고 면을 클릭하면

해당 면의 면적이 자동으로 생성됩니다.

이제 정육면체 기둥과, 대각선으로 자른

기둥의 볼륨을 알아보겠습니다.

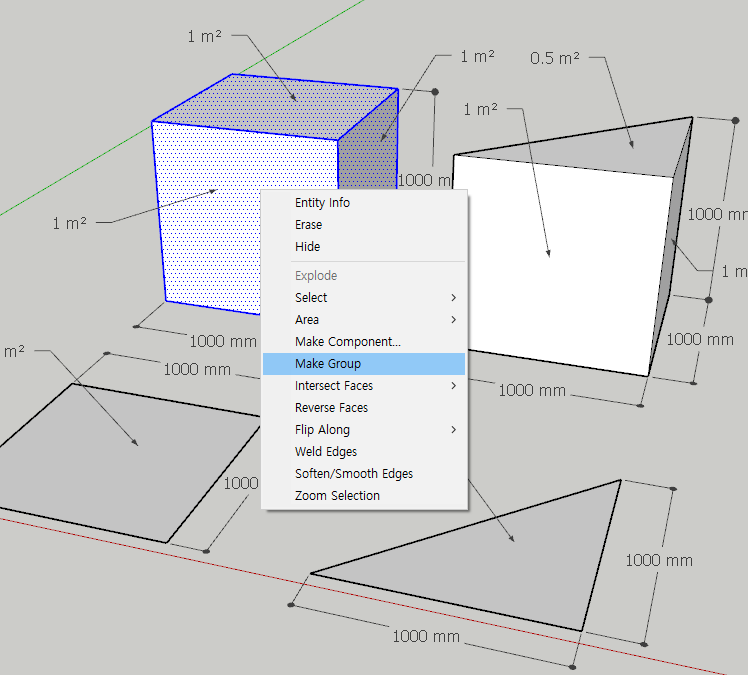

먼저 해당 모델링을 마우스 왼쪽 버튼으로

연속 3번 클릭하면 전체 선택이 됩니다.

이후 마우스 오른쪽 버튼을 눌러 'Make Group' 이나

'Make Component'를 선택합니다.

오른쪽 삼각 기둥도 마찬가지로 진행 합니다.

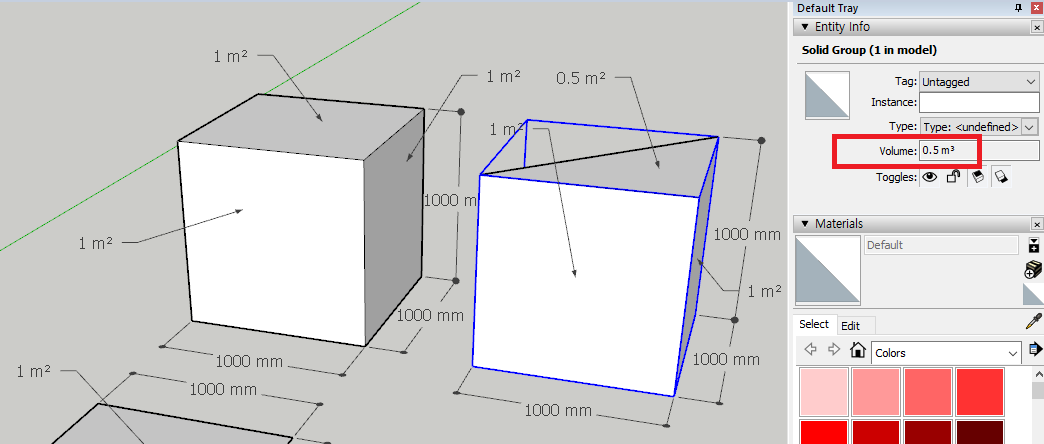

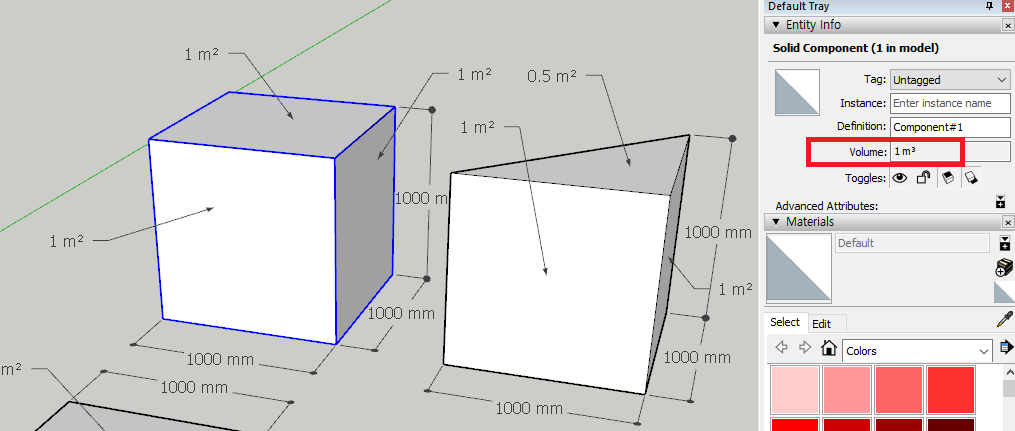

그리고 해당 모델링을 클릭하고

우측 'Entity infor' 탭을 확인하면

Volume 값이 나옵니다.

반응형

복잡한 형상이라도 쉽게 면적, 볼륨 정보를

빨리 확인 할 수 있어서 좋습니다.





유익한 정보가 되었으면 좋겠습니다.
