[Auto CAD] 오토캐드 유용한 복사 기능[Ctrl+Shift+C]

캐드에서 자주 사용하는 복사 기능에 있어

[Ctrl+Shift+C] 단축키를 활용한

유용한 복사 기능에 대해 알려 드립니다.



설계를 하다 보면 기존 도면이나

여러 참조 도면을 복사해야 할 때가 많습니다.

간단한 형상의 도면이면 흔히들 사용하는

Copy 명령어와 [Ctrl+C], [Ctrl+V] 단축키를 이용합니다.



하지만 아주 복잡한 형상의 도면일 경우

기존 Copy 명령어나, 단축키 [Ctrl+C], [Ctrl+V] 기능을 사용할 경우

도면 확대/축소를 하면서 복사/붙여넣기를 해야만 합니다.



컴퓨터 사양에 따라 버벅 거리기도 할 때면 많이 피곤해집니다.

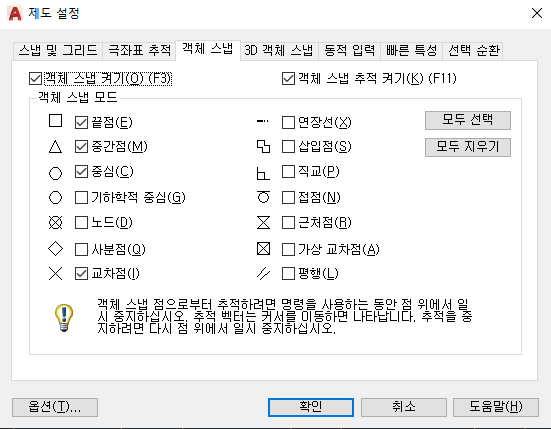

먼저 [OSNAP] 명령어를 입력하고 [객체 스냅 켜기]를 체크한 후

적절한 스냅 모드를 선택합니다.

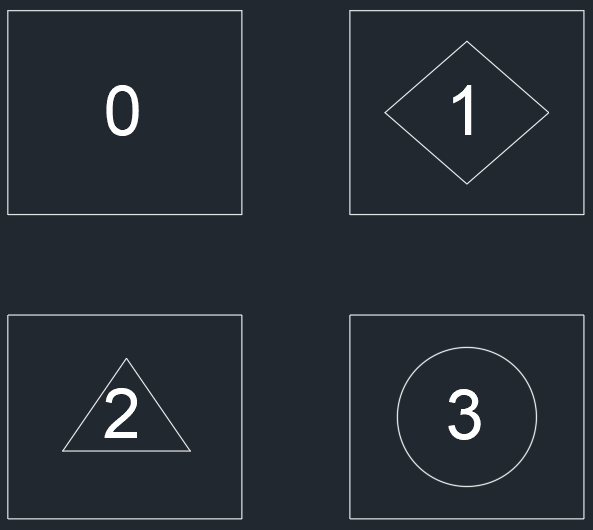

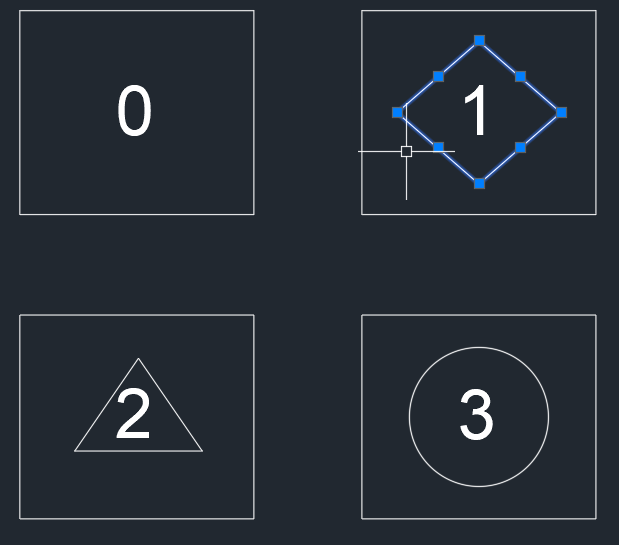

아랭과 같이 동일한 4개의 사각형에

각기 다른 형상이 있다고 가정합니다.

1번의 마름모 형상을 0번 자리로 그대로 복사하기 위해서



첫 번째 방법은

해당 형상을 선택하고 단축키 [Ctrl+C]를

입력한 후 [Ctrl+V]를 입력하게 되면

반응형

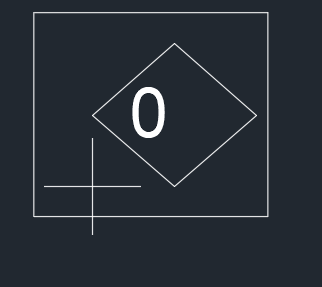

특정 기준점에 마우스 커서가 위치하게 되고

마우스의 움직임에 때라 해당 형상도

같이 따라 움직이게 됩니다.

정확한 위치에 맞추려면 임의의 위치에 놓고

치수를 확인하면서 MOVE 기능을 이용하여

배치를 해야 합니다.



두 번째 방법은

명령어 창에 [COPY] 명령을 입력하고

해당 형상을 선택 후 엔터를 치면 [OSNAP]으로

설정한 스냅 모드가 활성화되어

복사 기준을 선택할 수 있게 됩니다.

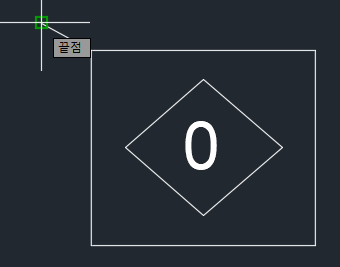

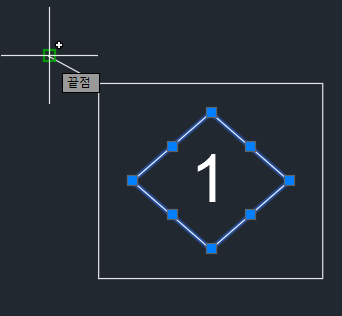

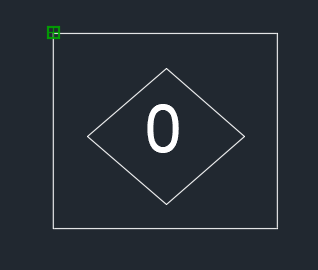

좌측 상단의 끝점을 선택하겠습니다.



그리고 난 뒤 복사하고자 하는 곳의

같은 점을 선택하면 동일하게 배치가 됩니다.



두 번째 방법으로 왠만한 작업은 다 가능합니다.

하지만 아주 복잡하고 용량이 큰 도면일 경우

두번째 방법을 사용하더라도 불편할 때가 있습니다.



이때 단축키인 [Ctrl+Shift+C] 기능을 이용하면 됩니다.

실제 실무를 하다 보면 도면 좌측 상단이나 특정 부위에

아래와 같은 라인이 별도로 그려져 있는 걸 볼 수 있습니다.

이는 복사를 편하게 하기 위해서 기준 라인을 그려 놓은 것입니다.

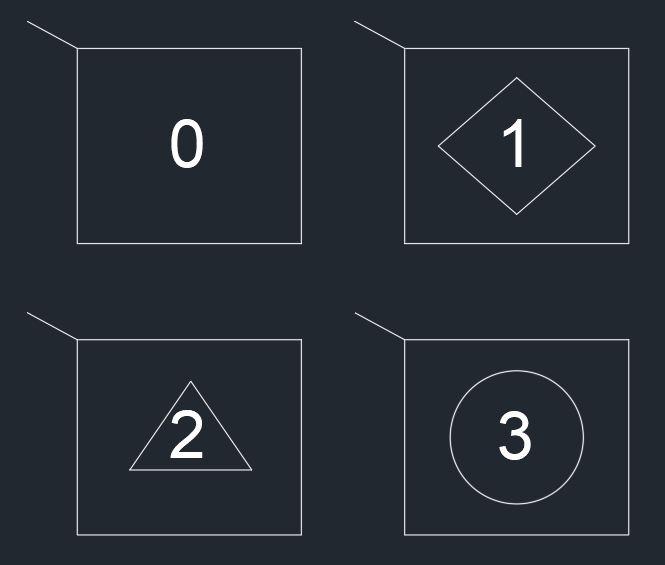

아주 복잡한 도면이라고 가정하겠습니다.



1번, 2번, 3번의 도형을 0번의 자리에 그대로 배치하겠습니다.



먼저 원하는 형상을 먼저 마우스로 선택을 한 후

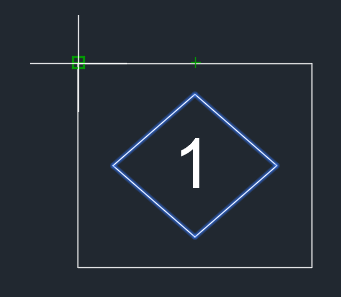

[Ctrl+Shift+C] 입력하여 기준점을 선택합니다.

이후 원하는 곳에 가서 동일한 위치에

[Ctrl+V]를 입력하면 쉽게 붙여 넣기가 됩니다.

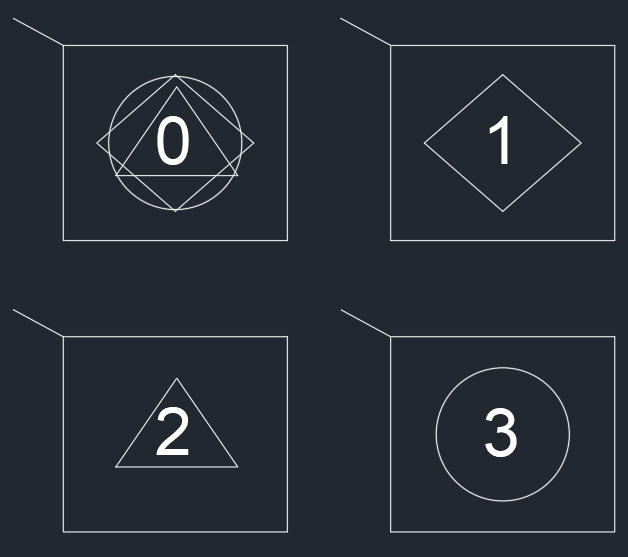

같은 방법으로 다른 형상도 적용을 한 모습입니다.

캐드 창을 여러 개를 열어서 사용 가능합니다.

다른 창에서 [Ctrl+Shift+C] 단축키를

입력하고 해당 창에서 [Ctrl+V]를

원하는 부위에 붙여 넣기가 가능합니다.



유익한 정보가 되었으면 좋겠습니다.
