산업 현장에서 꼭 알아야 할 조절밸브 종류별 특징

✅들어가며

조절밸브는 산업 플랜트, 건축 설비, 반도체 및 석유화학 공정 등 다양한 분야에서 핵심 역할을 하는 자동화 부품입니다. 본 포스팅에서는 조절밸브의 종류와 구조별 특징, 그리고 각 밸브의 용도와 장단점을 상세히 설명합니다. 주요 키워드로는 조절밸브 종류, 글로브 밸브, 볼 밸브, 버터플라이 밸브, 고온 고압 밸브, 극저온 밸브 등이 포함되어 있습니다. 엔지니어, 설비담당자, 또는 관련 산업에 종사하시는 분들께 큰 도움이 될 것입니다. 밸브는 말 그대로 유체의 흐름을 조절하는 장치입니다. 그중에서도 **조절밸브(Control Valve)**는 유량, 압력, 온도 등 다양한 변수에 따라 유체 흐름을 미세하게 제어할 수 있도록 설계된 핵심 장치입니다. 🚀 조절밸브는 유체와 직접 접촉하는 만큼, 사용 환경에 맞는 적절한 구조와 재질 선택이 필수입니다. 조절밸브는 크게 직선 운동형과 회전 운동형으로 구분되며, 각각의 밸브는 용도에 따라 다양한 특성을 가지고 있습니다.

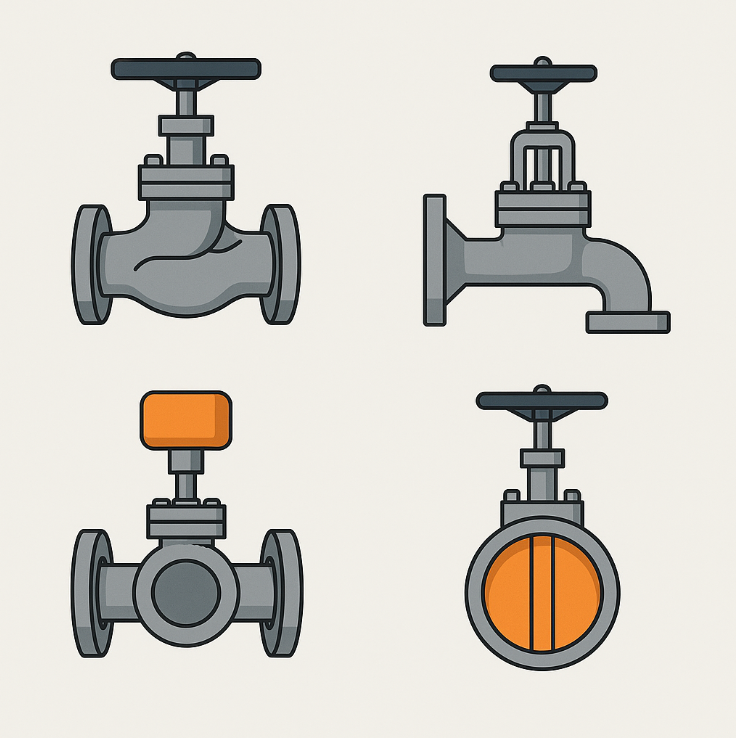

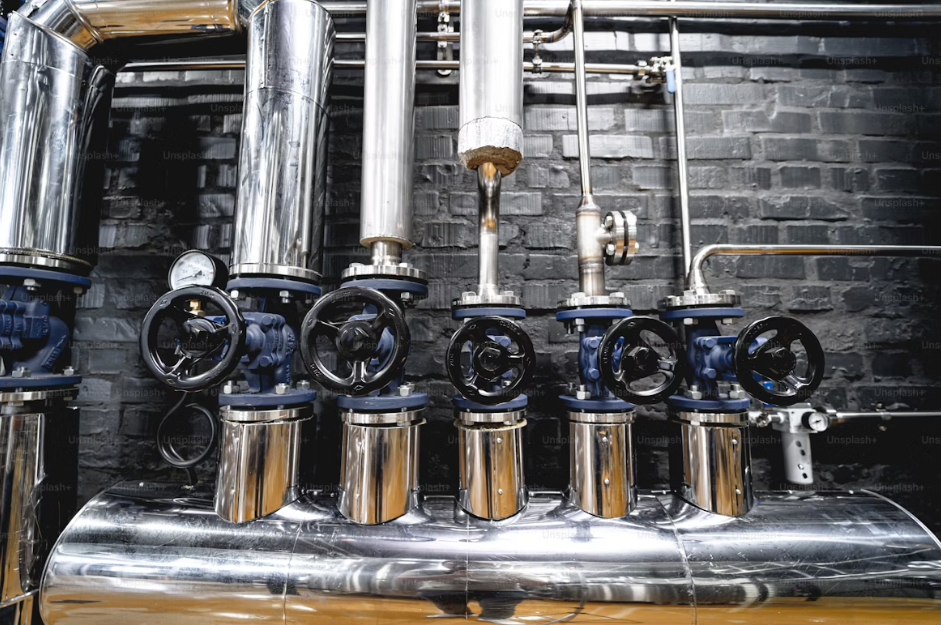

1️⃣ 글로브 밸브 (Globe Valve) 💡

가장 보편적으로 사용되는 조절밸브입니다. 유체가 아래에서 위로 흐르며, 내부는 S자형 흐름 구조를 가집니다.

• 단좌형 밸브
  • 소형에 적합하며 누설이 거의 없음
  • 높은 차단 성능 🚪
• 복좌형 밸브
  • 중구경 이상에 적합
  • 낮은 작동력 필요
• 케이지 밸브
  • 고차압에서도 안정적인 작동
  • 구조가 정교하여 슬러리 유체에는 부적합

2️⃣ 앵글 밸브 (Angle Valve) 🔄

유체 흐름이 직각으로 전환되는 구조로, 점성 유체나 슬러리 유체에 효과적입니다.

• 슬러리 및 점성 유체에 강력한 대응
• 출구 드레인이 불가능한 조건에 적합

3️⃣ 3방향 밸브 (Three-Way Valve) 🔀

혼합형 또는 분류형으로 나뉘며, 다양한 유체 제어에 활용됩니다.

• 혼합형: 두 유체를 혼합
• 분류형: 한 유체를 두 방향으로 분리
• 유량 특성은 리니어(Linear)로 설계됨

4️⃣ 다이아프램 밸브 (Diaphragm Valve) 🫧

유로를 다이아프램으로 개폐하는 방식으로, 위생적인 환경에 적합합니다.

• 내식성 뛰어남 🛡️
• 점성 유체, 슬러리 유체에 적합
• 제어성은 낮음 (레인지어빌리티 약 10~15:1)

5️⃣ 게이트 밸브 (Gate Valve) 🚪

디스크가 유로를 막아 차단하는 구조입니다. 주로 온오프 제어용으로 사용됩니다.

• 개폐 시 압력 손실이 적음
• 완전 개방 시 관통형 구조
• 시트링 개조로 조절 기능 강화 가능



반응형

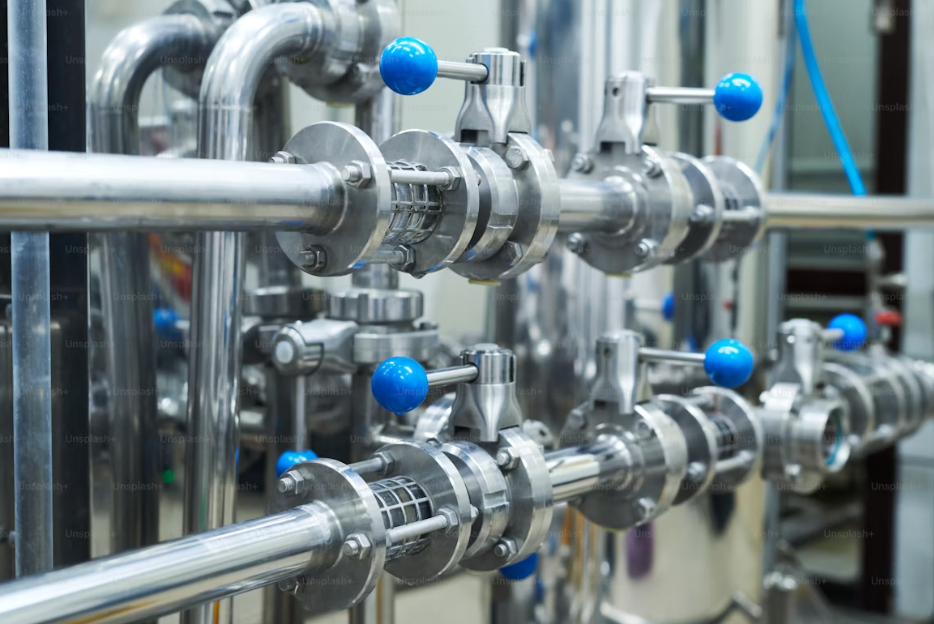

6️⃣ 버터플라이 밸브 (Butterfly Valve) 🦋

디스크가 회전하여 유로를 열고 닫는 구조로, 대구경 및 저압 조건에 적합합니다.

• 구조 단순, 제작 비용 저렴 💰
• 레인지어빌리티 20~30:1
• 실 방식 다양화로 누설률 감소

7️⃣ 볼 밸브 (Ball Valve) ⚾

회전식 구조로 완전 차단이 가능하며, V 노치를 통해 제어 특성 개선도 가능합니다.

• 소프트 시트: 높은 차단력
• 메탈 시트: 고온에 강하지만 누설 가능성 있음
• 레인지어빌리티 100~300:1

8️⃣ 편심 회전 플러그 밸브 🧩

편심 구조로 토크를 줄이고 시트 마모를 방지합니다.

• 구조는 볼 밸브와 유사하지만, 더 정밀한 제어 가능
• 이퀄 퍼센트 특성으로 보정해 사용 가능
• 레인지어빌리티 100:1

9️⃣ 고온 고압용 밸브 🔥

350℃ 이상, 63 kg/㎠ 이상에서 사용되는 고성능 밸브

• 캐비테이션 방지: SUS404C, 스텔라이트 등 고내구성 재질 사용
• 소음 방지:
  • 부품 진동 방지
  • 유체 흐름 안정화
  • 고주파 영역으로 소음 분산

🔟 극저온 밸브 ❄️

액화가스, 액체질소, 액체산소 등 -100℃ 이하에서 사용하는 특수 밸브

• 오스테나이트계 스테인리스강 사용
• 구조상 본넷이 기화된 가스로 충만되도록 설계
• 열용량이 작아야 하며, 용접형 연결이 이상적

📌 조절밸브 종류별 특징 요약표

종류	주요 특징	적합 유체	레인지어빌리티
글로브 밸브	높은 정밀성, 다양한 형식	일반 유체	30~50:1
앵글 밸브	흐름 직각 전환	슬러리, 점성	중간
3방향 밸브	혼합/분리	다유체	리니어
다이아프램 밸브	위생적, 내식성	슬러리, 화학	10~15:1
게이트 밸브	압력 손실 적음	일반 유체	낮음
버터플라이 밸브	저가, 대구경	저압 유체	20~30:1
볼 밸브	완전차단, 고정밀	슬러리, 고온	100~300:1
편심 플러그 밸브	정밀 제어	고정밀 제어 유체	100:1
고온고압 밸브	내열, 내압	고온, 고압	조건에 따라 상이
극저온 밸브	극저온 전용	액화가스 등	특수 설계

✅ 마무리하며...

조절밸브는 단순한 부품이 아닌, 유체 흐름의 정밀한 조율자 입니다. 다양한 산업 환경에 따라 적절한 밸브를 선택해야만 공정의 효율과 안정성을 확보할 수 있습니다. 💡

여러분의 산업 현장에 가장 잘 맞는 밸브는 어떤 것인가요? 🤔
궁금한 점이 있다면 언제든 댓글로 질문 주세요!
